Multi-stage vacuum generators mod. AVL 90 - 180 - 240

Multi-stage vacuum generators mod. AVL 90 - 180 - 240

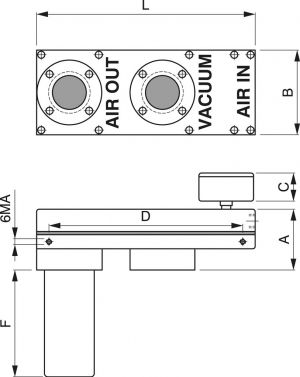

Art. A B C L F Ai Ø Ao Ø V Ø ØV Att. D
            Air in Air out Vacuum VuotometroVacuum gaugeVakuummeter
AVL 90 72 97 43 250 117 3/8" 1" 1" 1/4" 221
AVL 180 90 97 43 250 168 3/8" 1-1/2" 1-1/2" 1/4" 221
AVL 240 110 97 43 250 168 3/8" 1-1/2" 1-1/2" 1/4" 221
CaratteristicheTechnical detailsEigenschaften AVL 90 AVL 180 AVL 240
Pressione ottimale d’eserc. (Bar max 7)Optimum working pressure (Bar max 7)Optimaler Betriebsdruck (Bar max 7) 4 4 4
Consumo d’aria Nl/min a 4 BarAir consumption Nl/min at 4 BarLuftverbrauch Nl/min bei 4 Bar 240 500 750
Vuoto max raggiungibile -kPa a 6 BarMax. vacuum possible -kPa 6 BarMax. erreichbares Vakuum -kPa bei 6 Bar 90 90 90
Portata (aspirazione) Nl/min. a 6 Bar(Suction) capacity Nl/min. at 6 BarDurchsatz (Ansaugung) Nl/min. bei 6 Bar 900 1800 2400
