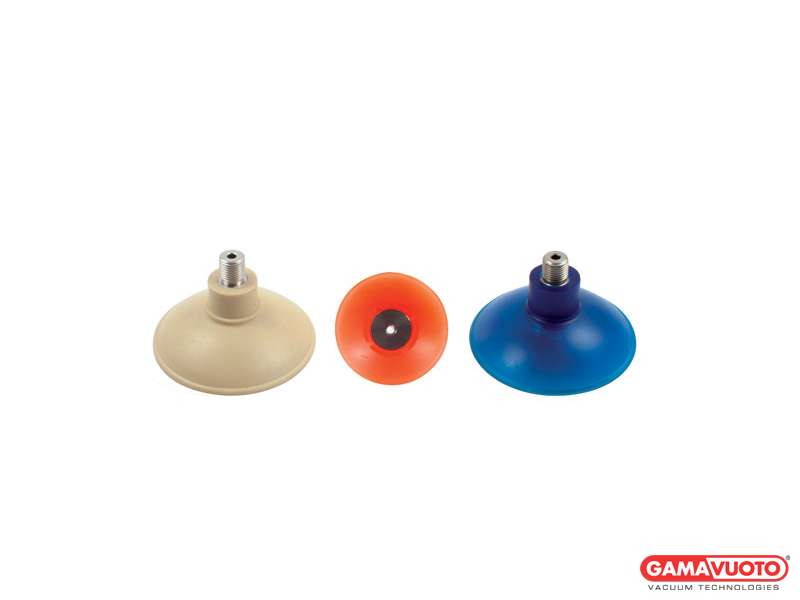

Ventose sferiche standard con supporto maschio

Donwload Catalogue Donwload Pdf Ventose sferiche standard con supporto maschio 3d Cadenas Sales Conditions
  1. Home
  2. Ventose
  3. Ventose sferiche standard
  4. Ventose sferiche standard con supporto maschio

Ventose sferiche standard con supporto maschio

Ventose sferiche standard con supporto maschio
VSUM_6_22
Art. Vent.S. cupSaugn. + Supp.Supp.Stütze A B C DØ EØ F G
VSUM 6 V6 SUM 40 15,5 8 3,5 6 5 MA 4 7
VSUM 8 V8 SUM 46 15 8 5 8 5 MA 2 8
VSUM 10 V10 SUM 30 25 11 9 10 1/8" 5 14
VSUM 10-5 V10 SUM 41 21 11 5 10 5 MA 5 14
VSUM 10L V10L SUM 30 24,5 10,5 9 10 1/8" 5 14
VSUM 10L-5 V10L SUM 41 20,5 10,5 5 10 5 MA 5 14
VSUM 12 V12 SUM 30 25 11 9 12 1/8" 5 14
VSUM 12-5 V12 SUM 41 21 11 5 12 5 MA 5 14
VSUM 15 V15 SUM 30 26 12 9 15 1/8" 5 14
VSUM 15-5 V15 SUM 41 22 12 5 15 5 MA 5 14
VSUM 18 V18 SUM 30 26 12 9 18 1/8" 5 14
VSUM 18-5 V18 SUM 41 22 12 5 18 5 MA 5 14
VSUM 20 V20 SUM 30 27 13 9 20 1/8" 5 14
VSUM 20-5 V20 SUM 41 23 13 5 20 5 MA 5 14
VSUM 22 V22 SUM 30 27 13 9 22 1/8" 5 14
VSUM 22-5 V22 SUM 41 23 13 5 22 5 MA 5 14



VSUM_25_45_2
Art. Vent.S. cupSaugn. + Supp.Supp.Stütze A B C DØ EØ F G
VSUM 25/C V25/C SUM10 17 8 9 25 6 MA* - 12
VSUM 25/L V25/L SUM12 24 16 8 25 6 MA* - 15
VSUM 30/C V30/C SUM10 17 8 9 30 6 MA* - 12
VSUM 30/L V30/L SUM12 24 16 8 30 6 MA* - 15
VSUM 35/C V35/C SUM11 19 10 9 35 6 MA* - 15
VSUM 35/L V35/L SUM18 28 17 11 35 1/4" - 19
VSUM 45/C V45/C SUM18 31 17 14 45 1/4" - 19



* Disponibili anche con attacco maschio da 1/8" e M8*
VSUM_60_87_A_3
Art. Vent.S. cupSaugn. + Supp.Supp.Stütze A B C DØ EØ F G
VSUM 60 V60 SUM22 33 22 11 59 1/4" 25 -
VSUM 65 V65 SUM22 37 24 13 65 1/4" 25 -
VSUM 87 V87 SUM24 54 40 14 87 1/4" 25 -
