Elettrovalvole per vuoto a 3 vie autoalimentate da vuoto

L’elettrovalvola è completato da una bobina orientabile di 360° incapsulata in resina poliammidica, caricata con fi bra di vetro classe F 155° C. La connessione è ottenuta con una presa tipo HIRSCHMANN incorporata. Art. ELV/CD

  • Corpo valvola: alluminio verniciato
  • Molla: acciaio inox
  • Guarnizioni: Wulkollan
  • Potenze assorbite: MAX 11 watt
  • Voltaggi standard: 24-110-220 V. 50/60 Hz 12-24 DC 100% ED
  • Limiti di funzionamento: tensione nominale +5% -10% a bobina calda
  • Temperatura d’esercizio bobina: -10° +45° C.
  • Temperatura del fl uido: -5° +50° C.
  • Grado di protezione connettore: IP 65
Elettrovalvole per vuoto a 3 vie autoalimentate da vuoto
ELV_CD
NC

3=P SCARICO

2=A UTILIZZO

1=R POMPA


NO

3=P POMPA

2=A UTILIZZO

1=R SCARICO

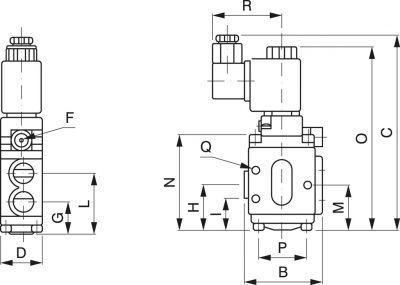

ELV_CD1_4
Art. A Orif. Ø B C D F G H I L M N O P Q R S Portata m3/hCapacity m3/h
ELV/CD1/4" G1/4" 8 59 150 32 G1/8" 24 36 24,5 46,5 35,5 74 140,5 40 4,5 51,5 / 4
ELV/CD3/8" G3/8" 10 59 150 32 G1/8" 24 36 24,5 46,5 35,5 74 140,5 40 4,5 51,5 / 10

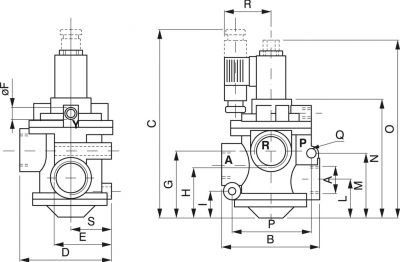

ELV_CD1_2
Art. A Orif. Ø B C D E F G H I L M N O P Q R S Portata m3/hCapacity m3/hDurchsatz m3/h
ELV/CD1/2" G1/2" 15 78,5 164 75 47 G1/8" 50,5 41 21 30 54,5 100 154 63 6,4 50,5 35 20
ELV/CD3/4" G3/4" 19 78,5 164 75 47 G1/8" 50,5 41 21 30 54,5 100 154 63 6,4 50,5 35 35
ELV/CD1" G1" 25 101 174 89 55 G1/8" 64 51 25,5 38 62,5 115 174 76 8,4 50 40 90
*ELV/CD1-1/2" 1-1/2" 39 158 222 138 98 G1/8" 113 89 34 69 34 158 222 113 10,5 50 59 180



* A 755 mm Hg

Le valvole a 3 vie per vuoto possono lavorare a 2 vie con l’ausilio di un tappo

Disponibile anche servoass. da aria compressa ELV/U 1-1/2”
