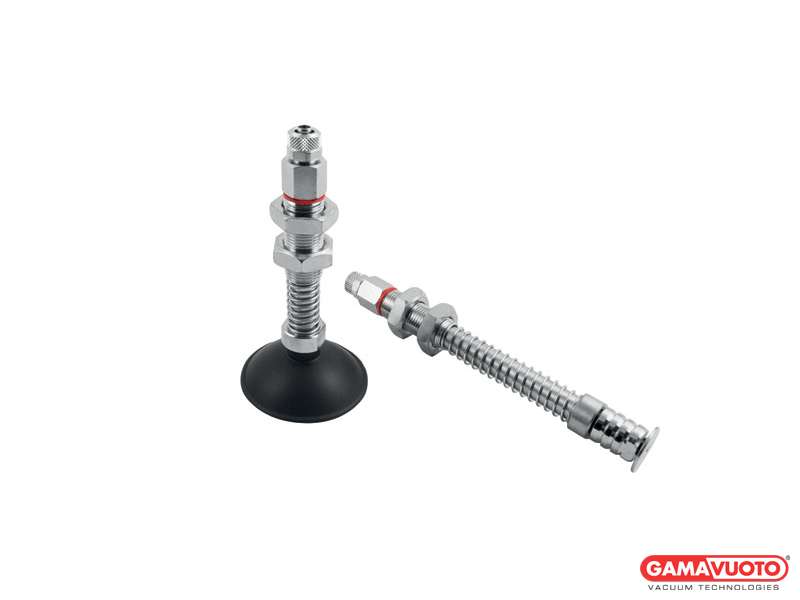

Portaventosa standard con vite di fissaggio

Elemento tubolare in ottone nichelato particolarmente robusto, munito di raccordo rapido per il fissaggio di un tubetto di aspirazione, completato da una boccola filettata con due dadi per il serraggio all’impianto e da una o due molle per ammortizzare il contatto ed esercitare una pressione continua sull’oggetto a cui fa presa la ventosa.

  • Raccordo rapido diritto E a L
  • Tubo in plastica Ø 6x8
  • Raccordo rapido a L = ART. PS .. L
Portaventosa standard con vite di fissaggio
PS_25C
Art. A D L c 15 L c 25 L c 55 L c 80 Lc120 Vite di fiss.Fixing screwBef. schraube
PS 25/C 8 25 117 127 157 188 229 SUM 9
PS 30/C 8 30 117 127 157 188 229 SUM 9
PS 35/C 10 35 119 129 159 190 231 SUM 8
PS 35/L 17 35 126 136 166 197 238 SUM 8
PS 45/C 17 45 126 136 166 197 238 SUM 14
PS 45/L 20 45 129 139 169 200 241 SUM 14
PS 60 22 59 131 141 171 202 243 SUM 21
PS 65 24 65 133 143 173 204 245 SUM 21
PS87 40 87 149 159 189 220 - SUM 21
NB: le ventose sono fornite a richiesta specifi cando il material
