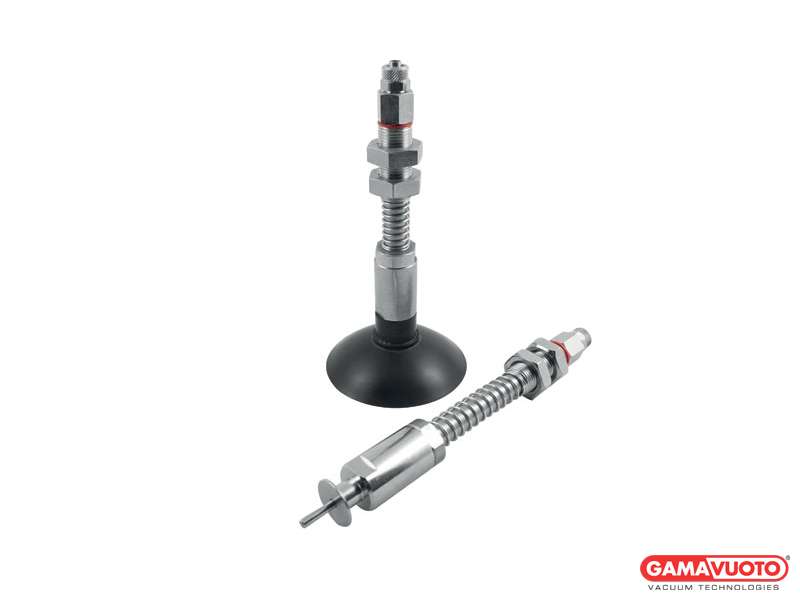

Portaventosa standard con valvola e vite di fissaggio

Questo portaventosa ha le stesse caratteristiche della tipo standard, con inserita una valvola che si aziona solo quando si esercita una pressione sulla ventosa e si richiude automaticamente facendo l’operazione contraria. N.B. - Questo tipo di portaventosa è particolarmente consigliato per evitare perdite di vuoto, o l’applicazione di una pompa di portata maggiore.

  • Raccordo rapido diritto e a L
  • Tubo in plastica ø 6x8
  • Raccordo rapido a L = art. PSV .. L
Portaventosa standard con valvola e vite di fissaggio
PSV_35L
Art. A B D L c 25 L c55 L c80 Vite di fiss.Fixing screwBef. schr.
▲ PSV 35/L 17 51 35 165 207 237 SUM 9
▲ PSV 45/C 17 51 45 165 207 237 SUM 14
▲ PSV 45/L 20 51 45 168 210 240 SUM 14
▲ PSV 60 22 51 59 170 212 242 SUM 21
▲ PSV 65 24 51 65 172 214 244 SUM 21
● PSV 87 40 44,5 87 181,5 223,5 253,5 SUM 21



NB: le ventose sono fornite a richiesta specificando il materiale
