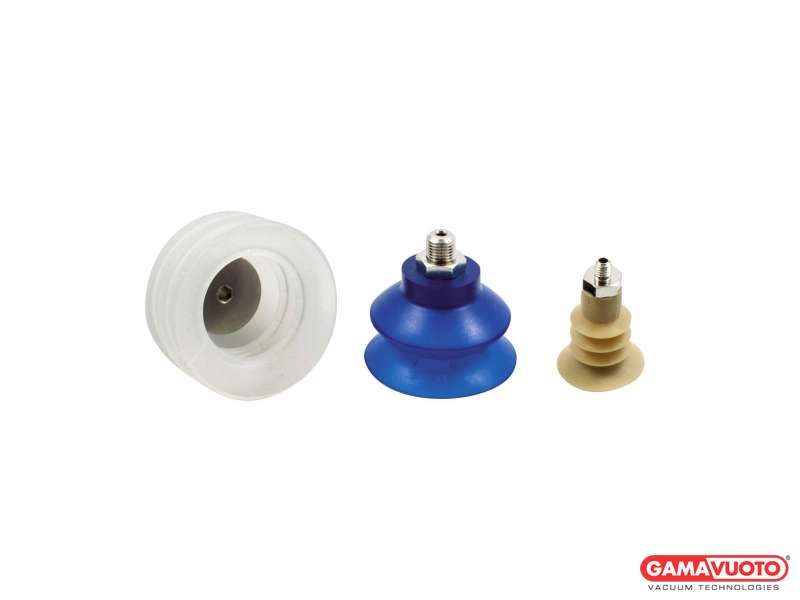

Ventose speciali a soffietto con supporto maschio

Ventose speciali a soffietto con supporto maschio

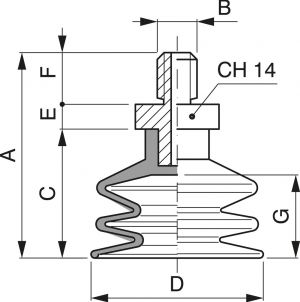

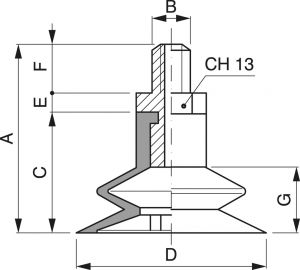

SM_16_01
Art = VentosaS. cupSaugn. + Supporto+ Support+ Stütze A B C D E F G
SM 16 01 = VSS 16/1 +SUM 43 30,5 5 MA 21 16 4 5,5 10
SM 20 10 = VSS 20/1 + SUM 31 58 1/8” 38 20 6,5 13,5 16
SM 20 14 = VSS 20/1 + SUM 56 58 1/4” 38 20 6,5 7 16
SM 25 10 = VSS 25/1 + SUM 31 58 1/8” 38 25 6,5 13,5 16
SM 25 14 = VSS 25/1 + SUM 56 58 1/4” 38 25 6,5 7 16

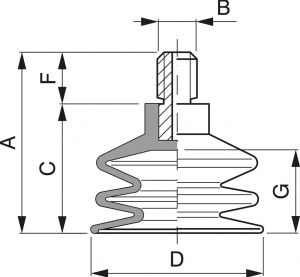

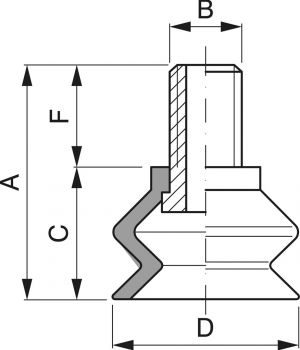

SM_18_01
Art = VentosaS. cupSaugn. + Supporto+ Support+ Stütze A B C D E F
SM 18 01 = VSS 18/1 + SUM 9 21 8 MA 11 18 - 10
SM 18 02 = VSS 18/1 + SUM 27 19 6 MA 11 18 - 8

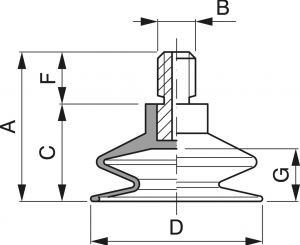

SM_30_02
Art = VentosaS. cupSaugn. + Supporto+ Support+ Stütze A B C D E F G
SM 30 02 = VSS 30/3 + SUM 30 50,5 6 MA 38 30 5 6,5 26
SM 32 01 = VSS 32/3 + SUM 30 50,5 6 MA 38 32 5 6,5 26
SM 38 01 = VSS 38/3 + SUM 30 50,5 6 MA 38 38 5 6,5 26
SM 38 03 = VSS 38/3 + SUM 50 50,5 1/8 38 38 5 8,5 26

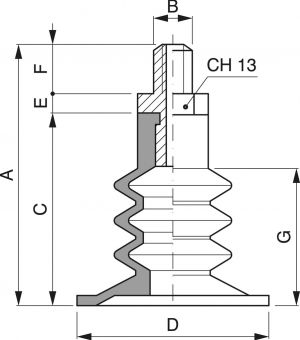

SM_30_18
Art = VentosaS. cupSaugn. + Supporto+ Support+ Stütze A B C D E F G
SM 30 18 = VSS 30/1 + SUM 87 33,5 1/8” 21 30 5 7,5 14,5
SM 36 01 = VSS 36/1 + SUM 30 33,5 6 MA 22 36 5 6,5 13
SM 41 01 = VSS 41/1 + SUM 30 33,5 6 MA 22 41 5 6,5 13

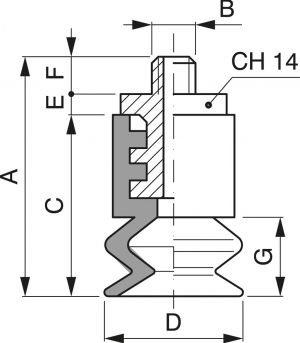

SM_20_01
Art = VentosaS. cupSaugn. + Supporto+ Support+ Stütze A B C D E F G
SM 20 01 = VSS 20/2 + SUM 42 36 1/8” 22 20 5 9 16,5
SM 30 01 = VSS 30 + SUM 42 51 8 MA 38 30 5 8 23,5

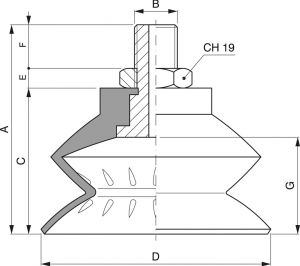

SM_30_11
Art = VentosaS. cupSaugn. + Supporto+ Support+ Stütze A B C D E F G
SM 30 11 = VSS 31/1 + SUM 19 + SUM 8 50 1/4" 38 30 - 12 17
SM 40 11 = VSS 40/1 + SUM 19 + SUM 13 48 1/4” 38 40 - 10 14
SM 42 11 = VSS 42/1 + SUM 19 + SUM 14 44 1/4” 32 42 - 12 15
SM 50 11 = VSS 50/1 + SUM 19 + SUM 21 45 1/4” 36 50 - 9 18



SM_20_02
Art = VentosaS. cupSaugn. + Supporto+ Support+ Stütze A B C D E F G
SM 20 02 = VSS 20/2 + SUM 09 29,5 8 MA 22 20 - 7,5 16,5
SM 30 10 = VSS 30/2 + SUM 19 + SUM 8 62 1/4” 50 30 - 12 30
SM 40 10 = VSS 40/2 + SUM 19 + SUM 13 63 1/4” 53 40 - 10 30
SM 50 12 = VSS 50/2 + SUM 19 + SUM 21 60 1/4” 50 50 - 10 30
SM 53 12 = VSS 53/2 + SUM 19 + SUM 21 60 1/4” 42 50 - 10 23



SM_72_01
Art = VentosaS. cupSaugn. + Supporto+ Support+ Stütze A B C D E F G
SM 72 01 = VSS 72/1 + SUM 34 + Dado 1/4 62 1/4” 45 72 6 11 30
