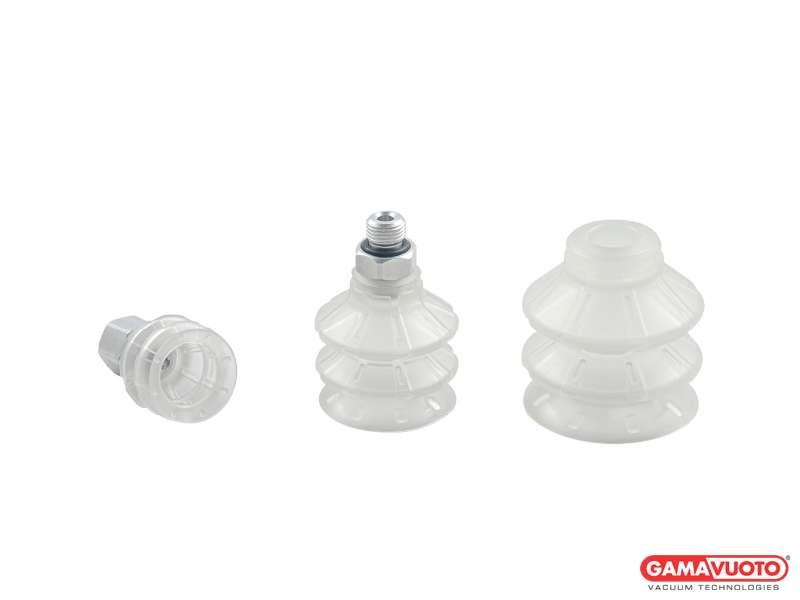

Ventose a soffietto Serie VSZD
Ventose a soffietto Serie VSZD

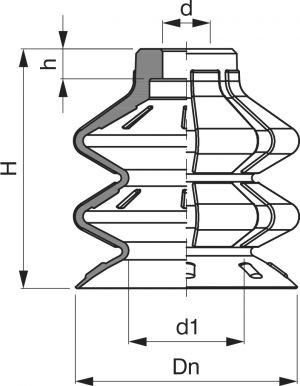

| Art. | Dn | d | d1 | H | h |
|---|---|---|---|---|---|
| VSZD20 | 20 | 7,6 | 14,6 | 25,3 | 4,6 |
| VSZD25 | 25 | 7,6 | 14,6 | 30,9 | 4,6 |
| VSZD30 | 30 | 7,6 | 17 | 36,2 | 4,6 |
| VSZD40 | 40 | 11,2 | 23 | 45 | 7 |
| VSZD50 | 50 | 11,2 | 27,1 | 56 | 7 |
| VSZD60 | 60 | 11,2 | 39,7 | 54 | 7 |
| VSZD80 | 80 | 14 | 56,5 | 61 | 15,3 |

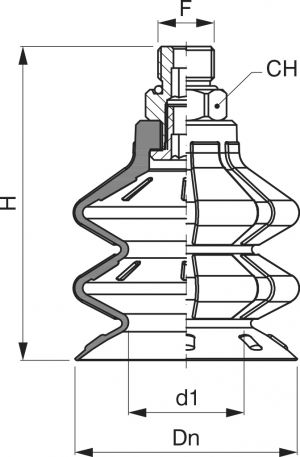

| Art. | Dn | d1 | H | CH | F |
|---|---|---|---|---|---|
| VSZDM2018 | 20 | 14,6 | 38,8 | 14 | 1/8" |
| VSZDM2518 | 25 | 14,6 | 44,4 | 14 | 1/8" |
| VSZDM3018 | 30 | 17 | 49,7 | 14 | 1/8" |
| VSZDM4014 | 40 | 23 | 62,3 | 17 | 1/4" |
| VSZDM5014 | 50 | 27,1 | 73,3 | 17 | 1/4" |
| VSZDM6014 | 60 | 39,7 | 71,3 | 17 | 1/4" |
| VSZDM8014 | 80 | 56,5 | 79 | 22 | 1/4" |

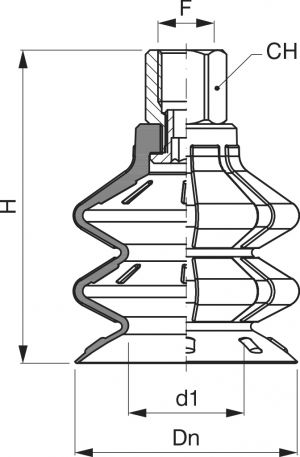

| Art. | Dn | d1 | H | CH | F |
|---|---|---|---|---|---|
| VSZDF2018 | 20 | 14,6 | 39,3 | 14 | 1/8" |
| VSZDF2518 | 25 | 14,6 | 44,9 | 14 | 1/8" |
| VSZDF3018 | 30 | 17 | 50,2 | 14 | 1/8" |
| VSZDF4014 | 40 | 23 | 62,3 | 17 | 1/4" |
| VSZDF5014 | 50 | 27,1 | 73,3 | 17 | 1/4" |
| VSZDF6014 | 60 | 39,7 | 71,3 | 17 | 1/4" |
| VSZDF8014 | 80 | 56,5 | 79 | 22 | 1/4" |
